一、設備概況

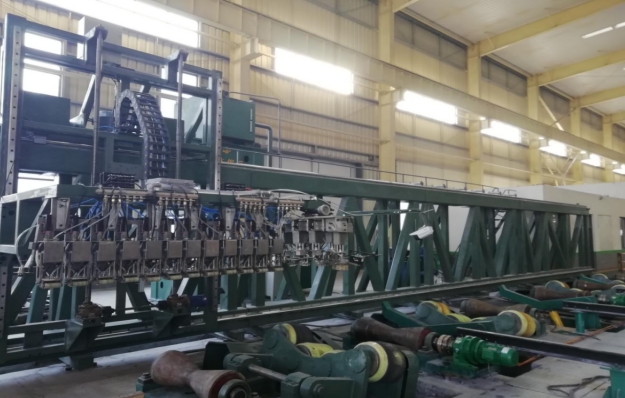

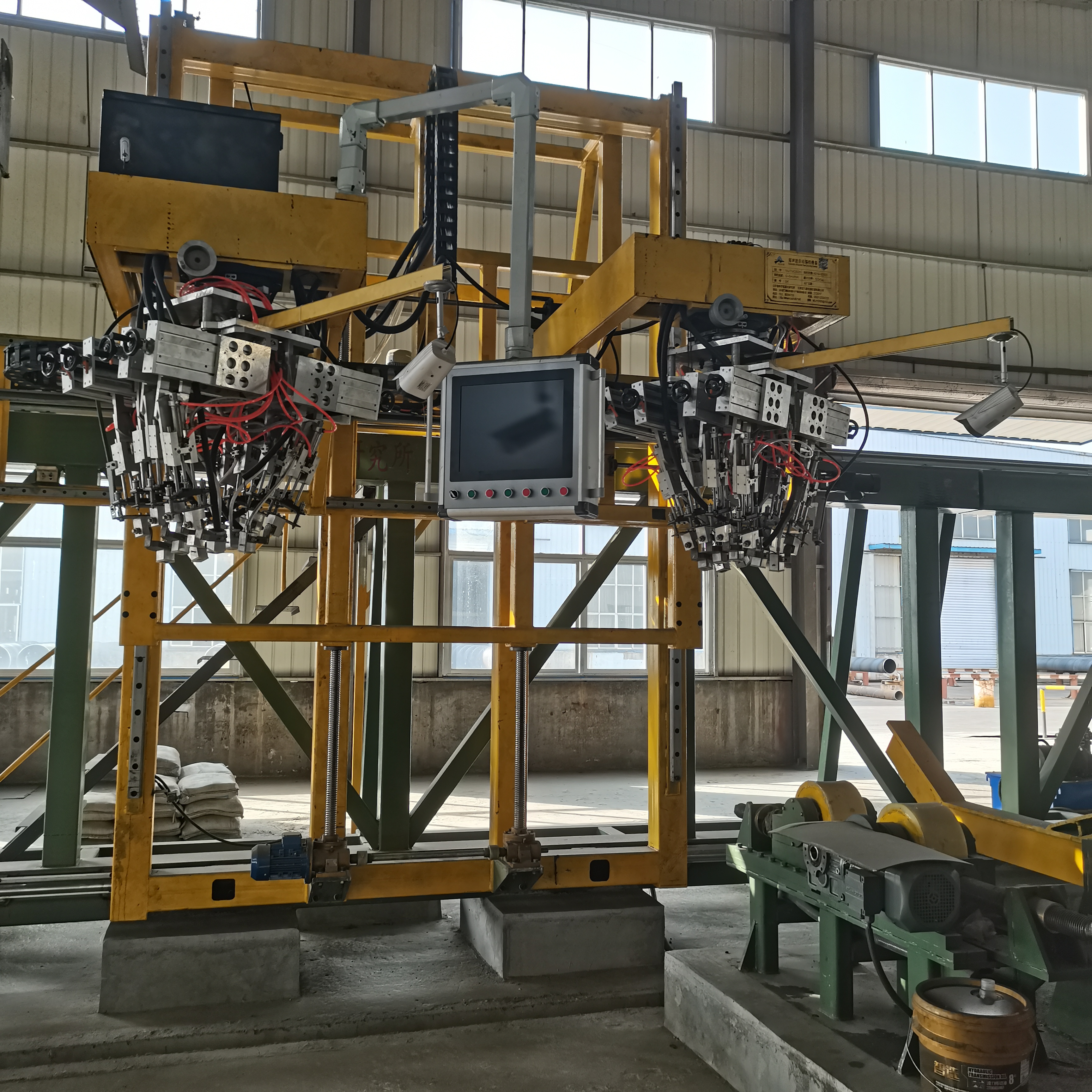

       本系統是鋼管焊縫及管體離線超聲自動探傷檢測裝置，采用超聲波——橫梁式水膜法探傷，適用于直徑219-1620mm、壁厚8-16mm的螺旋焊縫鋼管檢測。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

系統還具備儀器先進、自動化程度高、檢測速度快、抗干擾能力強、判斷準確等諸多優點，整體技術處于國內先進水平。

二、設備參數情況：

1、檢查缺陷的種類：虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等

2、探傷線速度：0—3m/分鐘

3、頻率：64 Hz--4MHz;超聲0.5 MHz --10MHz

4、頭尾盲區：200mm

5、誤報率：≤3%

6、漏檢率：≤1%

7、探傷鋼管直徑：φ219～φ1620mm

8、鋼管長度：5-12m

9、壁厚：6--16 mm

10、板寬：≤1.5m

11、彎曲度：≤1.5/1000mm

12、最大米重：0.5T

13、檢測靈敏度：NB/T47013-2015.3

14、探傷設備綜合性能指標：NB/T47013-2015.3

15、檢出缺陷后處理：即時給出聲光報警信號

三、離線螺旋焊管超聲自動探傷設備技術參數和指標

探傷靈敏度：   執行NB/T47013-2015.3；

信噪比：          ≥8dB；

穩定性：          ±2dB；

漏報率：          0%；

誤報率：         ≤2%；

端部不可探區：   200mm

探傷速度：       0—3m /min；

打標精度 ：      ≤±50mm

設備為交鑰匙工程，我們負責設備的設計，制造，出廠調試，運輸，現場安裝，調試，培訓，設備的售后服務。
