產品描述

設備檢測參數

1）檢測任務：分層、夾雜、氣孔、晶粗等材料性質缺陷。

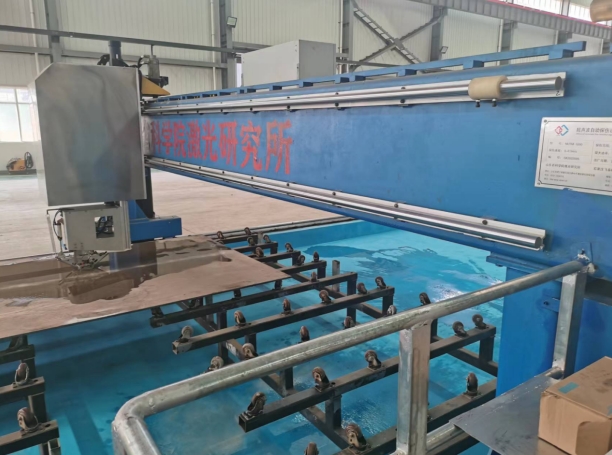

2）檢測過程：工件固定，探頭通過龍門桁架驅動沿X、Y方向編碼移動完成工件全覆蓋掃查。

3）檢測方法：采用相控陣超聲波檢測儀，耦合方式為直接接觸法。

4)超聲檢測靈敏度：φ3mm平底孔滿足φ2平底孔的檢測需求。

5)漏檢率:為0 。

6)誤報率：≤ 3%。

6)信噪比：≥12dB。

7) 掃查速度8m/min

8)設備穩定性：連續運行24小時。

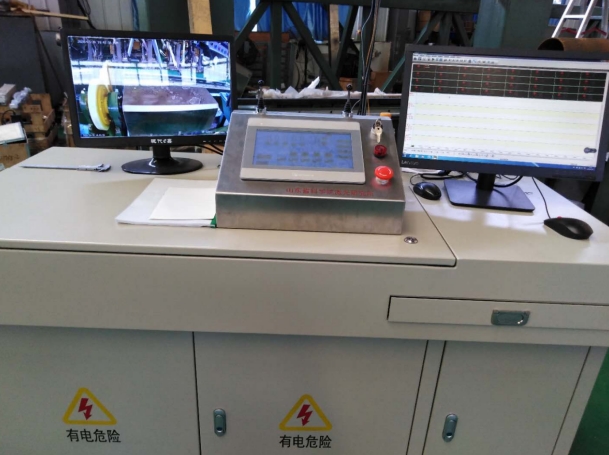

9)探傷結果處理系統：自動探傷結果可以存儲、打印，還可以在存儲介質上存儲探傷記錄（探傷曲線及其有關數據），探傷系統永久存儲連續探傷記錄。

10)聲光報警功能：在自動探傷的過程中，當系統檢查到缺陷時，系統將自動產生聲光報警。

2.5、設備工作參數

1）總功率：       0.5KW

2）單相交流電：   220V（±10%）   50HZ±2%

3）照明電壓：     DC24V

4）噪音：         低于60dB（A）

5）環境溫度：     -5℃～42℃

6）工作濕度：     20%～90% 連續24小時工作

7）地線：        至少兩處獨立地線，對地電阻1.5Ω；

8）供水：普通自來水，壓力0.1-0.15MPa、流量≥5m3/h；鋼板需正常水平放置，鋼板周邊需有空間放置激光定位系統的導向板。

我們生產制造超聲波探傷設備采用以下相關標準:

單位制度采用國際單位制。

GB　　　　  中國國家標準

YB 　　　　  冶金行業標準

JB 　　　　  機械行業標準

ZG          重型機械標準

ISO9001    《質量管理和質量保證》

⑴電氣標準

①B50169-1992電氣裝置安裝工程 接地裝置施工及驗收規范

②JB/T8678-1998 電氣設備機械結構框架通用技術條件

③JB/10320-2002 電氣設備機柜通用技術條件

⑶JB/T5000.13-1998、GB4879-85，包裝防銹標準

⑵出廠檢查標準

YB 4082-2000鋼管自動超聲探傷系統綜合性能測試方法

GB/T 5777-2019無縫鋼管超聲波探傷檢驗方法

我們將嚴格規范執行以上相關標準進行設計、制造、安裝、驗收和檢驗，以及安全、環保等項檢查。

我公司依托激光研究所的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，定型的渦流和超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼在內的200多家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
